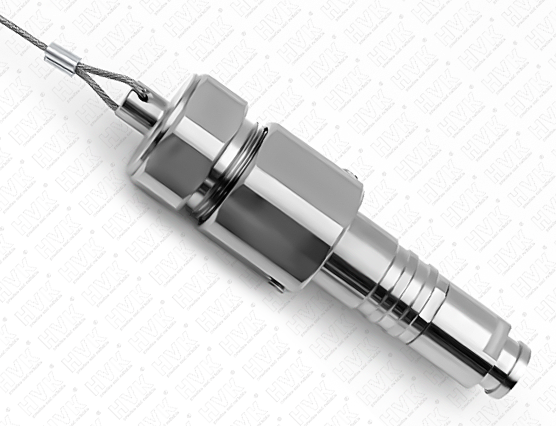

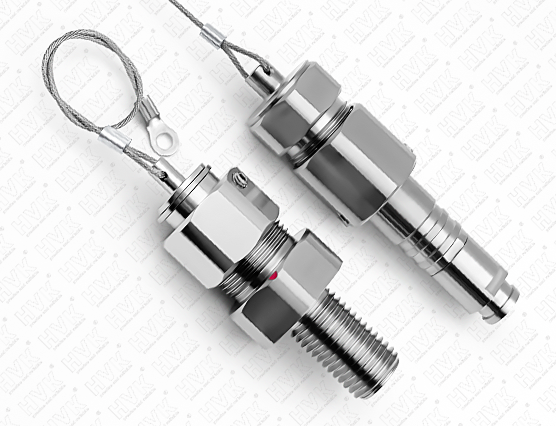

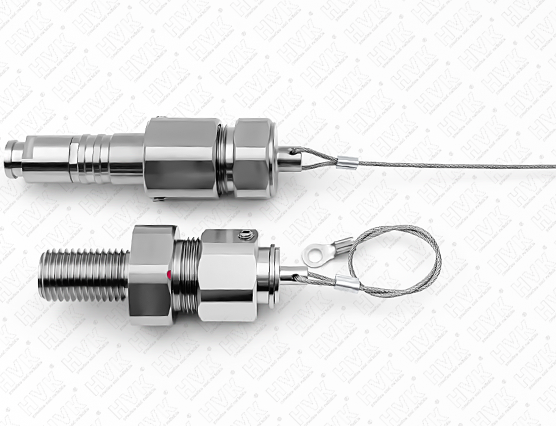

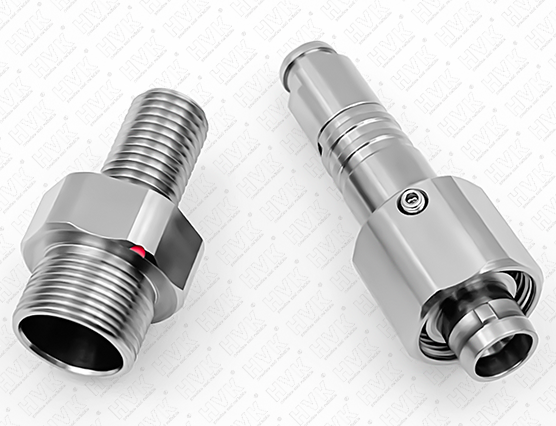

無磁航空插頭之所以成為強磁場精密設備的“標配”，核心在于它徹底切斷了磁性干擾的傳導路徑，將連接器從“潛在干擾源”轉化為“信號純凈度的守護者”。在核磁共振（MRI）、粒子加速器、高精度慣性導航及超導量子計算等極端磁場環境中，任何微小的磁性雜質都可能導致設備失準甚至災難性故障。無磁航空插頭通過材料革命與結構優化，為精密設備構筑了一道無形的“磁屏蔽墻”。

一、材料層面的“去磁化”革命

傳統航空插頭依賴鋼制外殼和銅合金接觸件，這些材料在強磁場下會誘發渦流效應或磁滯損耗，產生熱量并扭曲磁場分布。無磁航空插頭則采用鈦合金（Ti-6Al-4V）、鈹銅（BeCu）或特種不銹鋼（如316L）替代普通鋼材。鈦合金具有極低的磁導率（μr≈1.00005），幾乎不對磁場產生擾動；鈹銅雖有一定導電性，但通過特殊時效處理可降低剩磁。更關鍵的是，絕緣材料摒棄了含鐵填料的尼龍或PBT，改用PEEK（聚醚醚酮）、PTFE（聚四氟乙烯）或陶瓷，這些材料不僅絕緣性優異，且在強磁場下不會磁化或產生渦流。這種全鏈路的無磁化設計，確保了連接器本身不會成為磁場畸變的“元兇”。

二、結構設計的“零渦流感”優化

強磁場環境中，交變磁場會在導電材料中感應出渦流，導致發熱和能量損耗。無磁航空插頭的結構設計必須遵循“最小化閉合回路”原則。例如，插針排列采用非對稱布局，避免形成連續的環形導體；外殼接縫采用激光焊接而非鉚接，消除因接觸不良產生的微電弧；內部絕緣體設計為鏤空或柵格結構，減少材料用量同時維持機械強度。對于高頻信號傳輸，采用同軸結構并嚴格控制阻抗匹配，防止信號反射與磁場耦合。此外，插拔機構的彈簧和卡扣也需特殊處理，如使用非晶態合金或陶瓷涂層，確保在強磁場下仍能順暢操作。

三、接觸界面的“低噪聲”信號處理

精密設備對信號完整性要求極高，無磁航空插頭必須在接觸界面實現“原子級”的純凈連接。接觸件表面采用鍍金或鍍鈀鎳處理，金層厚度通常≥1.27μm，以降低接觸電阻并保證長期穩定性。更關鍵的是，接觸點的幾何形狀經過精密計算，如采用球面-錐面配合或線接觸設計，確保接觸壓力均勻分布，避免因應力集中導致的微觀形變。對于微弱信號傳輸，還會在接觸件內部集成屏蔽編織網或鐵氧體磁珠，抑制高頻噪聲的耦合。這種“硬件級”的信號凈化能力，是普通航空插頭無法企及的。

四、環境適應性的“極端工況”驗證

無磁航空插頭的性能必須在模擬極端環境中得到驗證。例如，MRI設備要求連接器在3T甚至7T的靜磁場下連續工作數年，且溫度變化范圍寬達-40℃至+85℃。為此，產品需通過磁屏蔽效能測試（如IEEE 299標準）、熱循環測試（-55℃~125℃, 1000次循環）及振動沖擊測試（如ISTA 3A）。部分高端型號還會進行中子輻照測試，確保在核磁環境下的長期穩定性。這些嚴苛的測試標準，確保了連接器在強磁場精密設備中的絕對可靠性。

五、應用場景的“不可替代性”

無磁航空插頭的價值在以下場景中得到極致體現：

• 醫療MRI：患者監測線纜、梯度放大器連接，任何磁性雜質都會導致圖像偽影。

• 粒子加速器：束流診斷系統，連接器需在強輻射與磁場下保持信號純凈。

• 量子計算：超導量子比特讀取線路，連接器需實現mK級低溫下的無磁連接。

• 慣性導航：光纖陀螺儀，連接器需抵抗地磁場干擾，確保導航精度。

  在這些領域，無磁航空插頭不是“錦上添花”，而是“雪中送炭”的必備組件。

六、選型與使用的“專業門檻”

選擇無磁航空插頭時，需注意以下細節：

• 磁導率測試報告：要求供應商提供第三方檢測報告，確保μr<1.05。

• 溫度系數匹配：不同材料的CTE差異可能導致低溫下松動，需選用CTE匹配的組件。

• 清潔度控制：安裝前需用異丙醇擦拭，去除指紋等有機殘留，防止碳元素在磁場下磁化。

• 扭矩控制：緊固時需使用扭矩扳手，避免因過緊導致螺紋變形或接觸不良。




總結

無磁航空插頭適配強磁場精密設備，是一場從原子結構到系統集成的全面技術攻堅。它通過材料去磁化、結構渦流抑制、接觸界面優化及極端環境驗證，為精密設備提供了“零干擾”的連接解決方案。在追求極致信號純凈度與磁場穩定性的今天，無磁航空插頭已成為高端科研與醫療裝備不可或缺的核心部件，其技術壁壘之高，使得只有少數掌握材料科學與精密制造的企業才能涉足這一領域。
