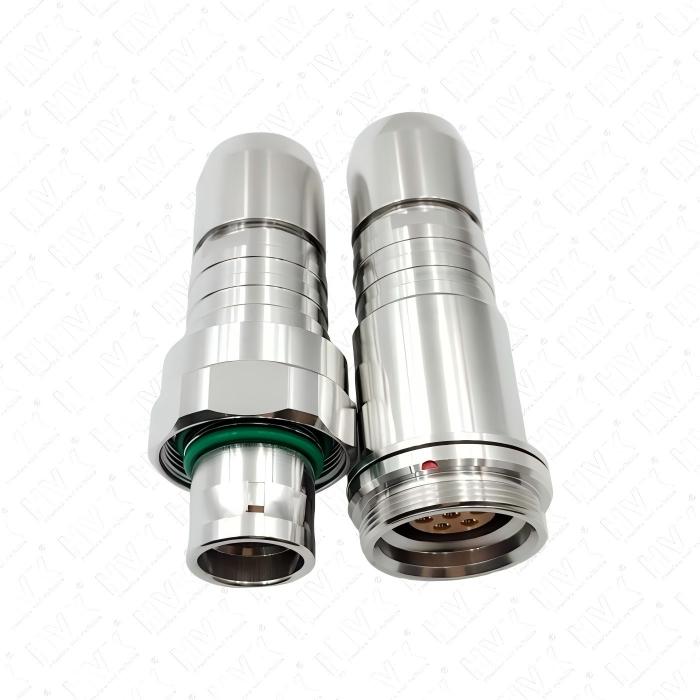

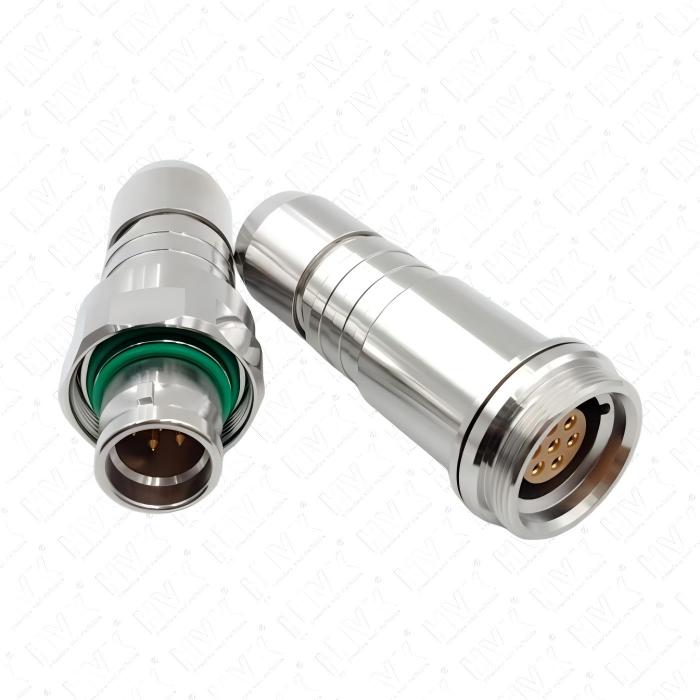

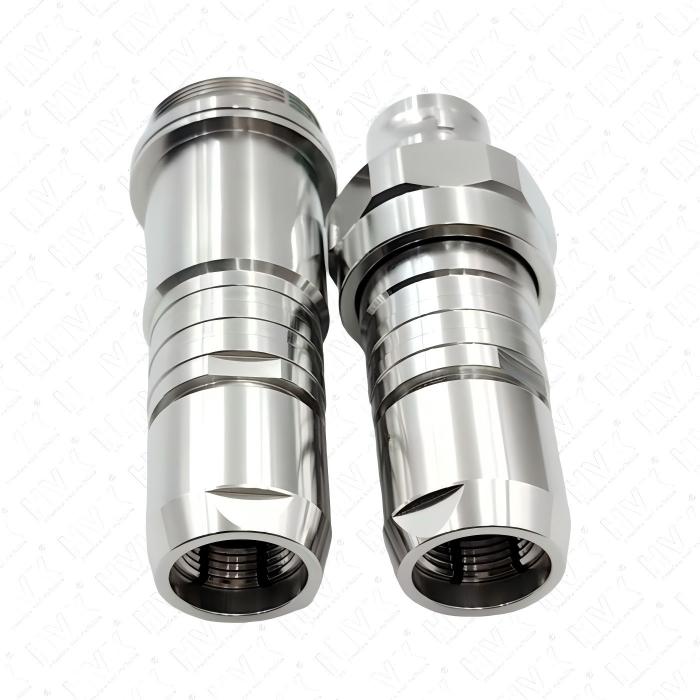

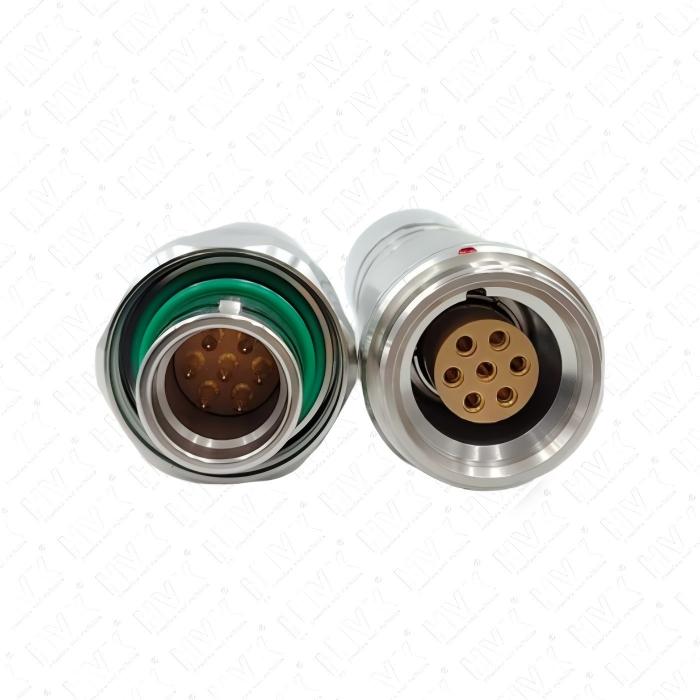

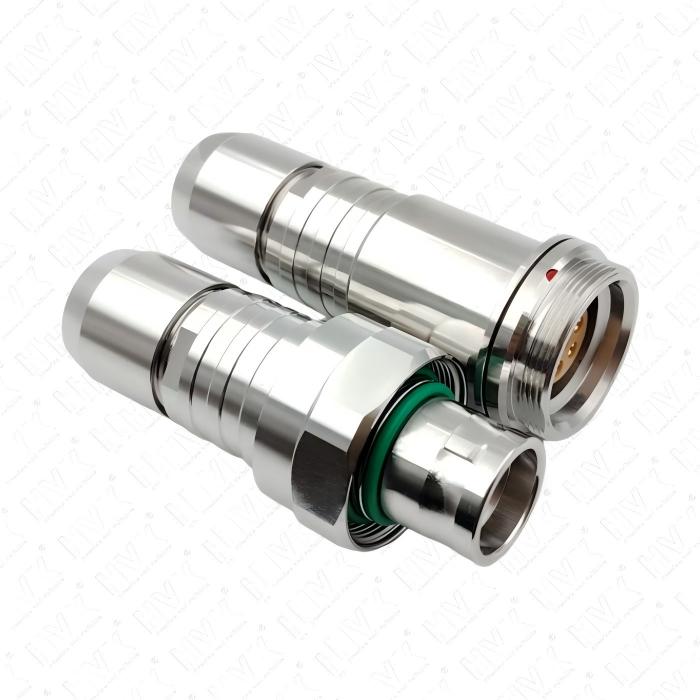

在現代高端制造與精密科研設備中，航空插頭作為連接系統的關鍵組件，其性能直接影響整個設備的運行穩定性。其中，“無磁航空插頭”因其在強磁場環境或高精度磁傳感場景下的獨特優勢，成為航空航天、核磁共振、粒子物理實驗等領域的重要配件。那么，這種插頭究竟是如何實現“無磁性”效果的？其背后的材料學、結構設計及工藝控制值得深入剖析。

要實現無磁性，最核心的路徑是從源頭上阻斷材料被磁化的可能。自然界中，絕大多數金屬都具有一定的磁性響應，尤其是鐵、鈷、鎳及其合金，它們屬于鐵磁性材料，在外加磁場作用下極易被磁化，并在撤去磁場后仍保留剩磁。而無磁航空插頭的首要策略，就是徹底規避這類材料的使用。例如，傳統航空插頭常采用鋼制外殼以增強機械強度，但鋼材中的鐵元素正是磁性的主要來源。無磁版本則轉而選用有色金屬或特種合金，如鈦合金、鋁合金、鈹青銅以及奧氏體不銹鋼（如304、316系列）。這些材料的晶體結構決定了它們屬于順磁性或抗磁性物質——順磁性材料僅在外加磁場存在時表現出微弱的磁性，且隨磁場消失而立即歸零；抗磁性材料甚至會對外部磁場產生微弱排斥。更重要的是，這類材料的相對磁導率通常僅為1.001左右，幾乎與真空相當，因此不會像鐵磁材料那樣聚集或扭曲磁力線，從根源上消除了干擾源。

除了基體材料的選擇，表面處理工藝也是實現無磁性的關鍵環節。許多金屬在加工過程中可能因塑性變形、熱處理不當或表面氧化層的形成而產生微小的磁性。例如，某些不銹鋼在冷加工后可能發生馬氏體相變，導致原本無磁的奧氏體結構轉變為具有微弱磁性的馬氏體組織。為此，無磁航空插頭在制造中需嚴格控制加工工藝：一方面采用低溫退火或固溶處理，消除內應力并穩定奧氏體結構；另一方面，表面鍍層需選用無磁材料，如化學鍍鎳（需控制磷含量以避免磁性）、陽極氧化鋁或貴金屬鍍層（如金、銀）。這些鍍層不僅提供防腐蝕保護，還能進一步隔離可能存在的微弱磁性區域，確保整體部件的磁中性。

結構設計同樣在無磁性能中扮演重要角色。傳統航空插頭的接觸件通常采用銅合金（如黃銅、磷青銅），這些材料本身雖無強磁性，但在高頻電流或脈沖信號傳輸中可能產生渦流效應，進而引發局部磁場。為解決這一問題，無磁設計往往采用特殊的接觸件構型：例如，將插針設計為空心結構以減少導體橫截面積，從而降低渦流損耗；或在接觸界面引入非磁性彈性元件（如鈹銅彈簧圈），既保證接觸可靠性，又避免因多點接觸產生的磁滯效應。此外，插頭的絕緣體材料也需經過篩選——某些工程塑料（如聚醚醚酮PEEK、聚四氟乙烯PTFE）不僅具備優異的電絕緣性能，還因其分子結構中不含金屬離子而完全無磁，成為理想的支撐介質。

在實際應用場景中，無磁航空插頭的性能驗證尤為嚴格。以核磁共振成像（MRI）設備為例，其內部靜磁場強度可達3特斯拉以上，任何微小磁性雜質都可能導致圖像偽影甚至設備損壞。因此，無磁插頭必須通過高斯計測試，確保在距離插頭表面5毫米處的磁場畸變小于0.5毫高斯。這種級別的檢測要求生產廠商具備從原材料入庫到成品出廠的全流程磁控能力，包括使用消磁設備對每批次零件進行退磁處理，以及在無塵車間中完成組裝以避免鐵屑污染。

值得注意的是，無磁并不等同于非導電或低強度。通過材料復合與結構優化，現代無磁航空插頭已能在極端環境下保持高性能：例如，采用鈦合金外殼的型號可承受深海高壓，而填充陶瓷絕緣體的版本可在200℃高溫中穩定工作。這種多維度的性能平衡，使得無磁航空插頭不僅是磁敏感環境的“通行證”，更成為高端裝備可靠性的象征。

從實驗室的粒子對撞機到太空站的遙感儀器，無磁航空插頭以材料科學與精密制造的智慧，悄然守護著人類對微觀世界與浩瀚宇宙的探索。它提醒我們，在科技的前沿領域，往往是最不起眼的細節——比如一個沒有磁性的連接器——決定著宏大的科學夢想能否照進現實。
